Кровля начинается с карниза

Устройство карнизного свеса

Театр начинается с вешалки, поезд с паровоза, рыба с головы, нет – это уже о другом. С чего должен начинаться монтаж кровельного пирога и покрытия скатной кровли? – С КАРНИЗА!

  • Карниз отводит воду от дома;
  • карниз обеспечивает заход воздуха в подкровельное пространство;
  • карниз является важным архитектурным элементом здания.

Поэтому очень часто качество и долговечность всей кровли закладывается конструкцией карниза.

Почти все кровельные покрытия на скатных кровлях с большой вероятностью могут допускать проникновение влаги в виде снега или воды внутрь дома. Гарантия кровельной системы от протечек достигается путем применения подкровельных гидроизоляционных пленок, смонтированных системно: проклейка нахлестов, применение уплотнительных лент под контр обрешетку, герметичная проклейка примыканий и т.д.

На многолетнем собственном опыте обследования кровель не раз убеждался, что для многих кровельщиков сложным вопросом является: «А как заканчивается гидроизоляция в карнизе?». После продолжительной паузы можно услышать целый спектр возможных ответов: над стеной, у лобовой доски, на лобовой, в водосточном желобе, где-то в подшивке, и т.д.

Устройство карнизного свеса Устройство карнизного свеса

Устройство карнизного свеса Устройство карнизного свеса

Устройство карнизного свеса Устройство карнизного свеса

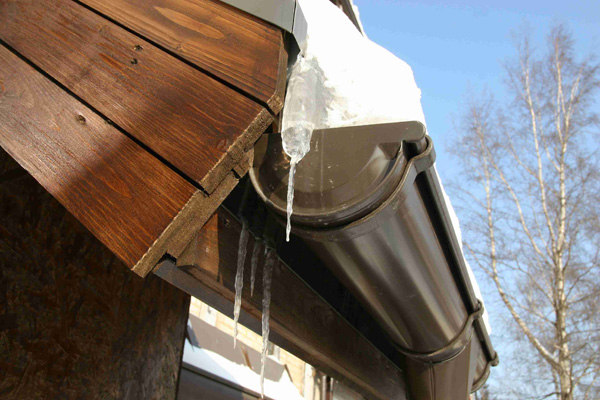

Разбирать каждый из представленных вариантов нет большого желания, но хотелось бы отметить общее для них: почти все авторы представленных вариантов, с большой вероятностью, обеспечили себе гарантированные выезды на эти объекты по рекламациям от заказчиков. С 99% вероятностью можно утверждать, что почти на всех представленных кровлях рано или поздно из подшивки карниза вырастут сосульки. Это самое меньшее зло, которое грозит заказчикам, а значит, и строителям – авторам «произведения». Но есть шанс получить рекламацию и на отделку фасада. А если еще подсчитать и замену намокшего фасадного утеплителя, то и Новый Год уже не радует.

Только применение полной системы подкровельной гидроизоляции может застраховать от описанных проблем.

Одним из элементов этой системы является «капельник конденсата». Название условное. Главное – на нем заканчивается гидроизоляция, точнее, к нему приклеивается. А значит, вода, которая течет по пленке, с помощью капельника гарантированно отводится не только от стен дома, но и от подшивки карнизных свесов. В этом случае даже выросшая на краю капельника сосулька не сильно расстроит самого взыскательного заказчика.

Устройство карнизного свеса Устройство карнизного свеса

Конструкция карниза с карнизной планкой и капельником конденсата, представленная на этой схеме:

Устройство карнизного свеса
  1. Кровельное покрытие;
  2. Контробрешетка;
  3. Обрешетка;
  4. Гидроизоляция;
  5. Капельник конденсата;
  6. Водосточный крюк;
  7. Водосточный желоб;
  8. Карнизная планка;
  9. Аэроэлемент свеса;
  10. Вентиляционная лента;
  11. Двухсторонний скотч.

Невооруженным глазом видно, что данная конструкция не только отводит воду от здания и карниза, но и обеспечивает заход воздуха в вентилируемый зазор подкровельного пространства круглогодично в любом снежном регионе. А это значит: сделал карниз по этой схеме, где бы ты ни построил этот дом: в г. Сочи или в Тверской обл., спи спокойно – ибо уверен, что проблемы с вентиляцией подкровельного пространства этой кровле не грозят из-за сугроба снега на карнизе.

Я был бы неправ, если не упомянул бы о «финском» варианте устройства гидроизоляции в карнизе: гидроизоляция обрезается, не доходя до лобовой доски сантиметров 10, а подшивка карниза монтируется обрезной доской с зазором не менее 1см. Причем, именно в таком сочетании. Нельзя обрезать пленку в карнизе и подшивать вагонкой или софитом.

Только обрезная доска с достаточным (более 1см) зазором для беспрепятственного стекания воды через подшивку. Этот способ обеспечивает и гарантированный заход воздуха в вентилируемый зазор.

Но из опыта многих практикующих строителей получается, что на российской земле этот вариант имеет ограниченное применение. Так как с трудом удается убедить нашего русского заказчика в отличии от финского, что нет ничего страшного, если на его коттедже из карниза иногда будет капать водичка.

Фирма УНИКМА в 2007 приняла представленный выше узел карниза, как собственный стандарт и активно продвигает его на рынке. За 5 лет многие наши клиенты положительно восприняли его. Но у меня остается полное непонимание, почему все же некоторые строители, иногда даже воинственно, отвергают его, продолжая «бросать гидроизоляцию» в карнизе. При этом, я не слышал ни одного содержательного аргумента.

Фирма УНИКМА многие годы настойчиво продвигает в строительное сообщество скатных кровель технические новации и рассчитывает на их профессиональную критику или содержательный диалог.
Специалисты УНИКМА к нему открыты.

Владимир Селезнев, январь 2013

Мнение экспертов


Устройство карнизного свеса
Валерий Нестеров
Генеральный директор ООО «ДЁРКЕН»

Конструкция карнизного свеса крайне важна как с точки зрения обеспечения вентиляции крыши, так и в отношении надёжной работы утеплённой крыши в целом. Если вентиляционные зазоры на карнизе не будут защищены от скопления снега или льда, то крыша наверняка будет испытывать проблемы даже в случае, когда остальные элементы крыши выполнены безупречно.
Поэтому в условиях нашего климата водосточные желоба следует монтировать выше вентиляционного зазора, который формирует контробрешётка.
Другой вариант вентиляции крыши (т.н. "финский"), когда подкровельная плёнка не доводится до карниза и обрывается в области вентилируемой подшивки, тоже имеет право на жизнь. Такой вариант будет обеспечивать вентиляцию крыши, но менее эффективно из-за достаточно большого воздушного объёма на входе через подшивку. Возможно, этот вариант выглядит более эстетично, но только до момента появления из подшивки сосулек и наледи после первых оттепелей.
Вообще говоря, мы в своей работе используем более 20 конструктивных решений карнизного свеса, которые отличаются деталями, но все их объединяет одно - беспрепятственное проветривание крыши при любых погодных условиях.


Специалист
Спицын Алексей, к.т.н.
Руководитель по развитию бизнеса строительной продукции DuPont в Восточной Европе

Здравствуйте Владимир,
Прочитал Вашу статью.
Как специалист по подкровельным мембранам, я считаю ее очень полезной и интересной для специалистов кровельной тематики и владельцев домов, которые строят и реконструируют свою кровлю.
Как владелец дома (строил кровлю в 2011 г.) я закупал все кровельные материалы в компании «Уникма» (за исключением древесины). При закупке материалов мне было предложено выполнить монтаж карнизного свеса, как было показано на макете в торговом зале, исходя из чего менеджерами компании «Уникма» был профессионально подобран полный набор комплектующих. При этом я сфотографировал макет в вашем торговом зале и взял распечатанный листок с вашей рекомендацию по монтажу карнизного свеса. Монтаж был выполнен строго по ней «специалистами» из средней Азии под моим личным жестким контролем. Ни каких малейших нареканий к работе кровли не имею! В качестве подкровельной мембраны я применил Tyvek® Solid (по моему мнению являющейся лучшей подкровленой мембраной для применения в России) в комплексе с правильным монтажом по технологии компании «Уникма» был достигнут наилучший результат.
