Гибкая фотогальваническая черепица TegoSolar - энергия Солнца, интегрированная в вашу крышу

Часть солнечной энергии, поступающая на земную поверхность, может быть «собрана» для полезного применения посредством фотогальванической черепицы Тегосолар. Фотогальваническая черепица позволяет моментально трансформировать солнечную энергию в электроэнергию, используя так называемый «фотоэлектрический эффект».

Фотогальваническая черепица Тегосолар прекрасно подойдет к любой кровле ТЕГОЛА (применяется при разных уклонах, в т.ч. на плоской кровле и на фасадах). TegoSolar может интегрироваться как в черепицу с металлическим покрытием, так и в черепицу с базальтовым гранулятом. Практически не требует ухода и не наносит вреда окружающей среде.

TegoSolar TegoSolar

При установке фотогальванических черепиц Тегосолар Вы снижаете ваши энергозатраты. С помощью Тегосолар вы можете сами повлиять на счета за электричество и улучшить качество вашей жизни.

Что такое Тегосолар?

Фотогальваническая черепица Тегосолар состоит из фотогальванического элемента PVL 68 UNI-SOLAR, закрепленного на битумном основании Тегола. TegoSolar поставляется со всеми необходимыми комплектующими, обеспечивающими безопасность соединительных кабелей.

TegoSolar TegoSolar

Элемент PVL 68 состоит из гальванических ячеек UNI-SOLAR. Солнечные ячейки выполнены из аморфного кремния «тройного соединения», получаемого в процессе вакуумного испарения - тонкая пленка кремния в 3 слоя осаждается на несущую фольгу из нержавеющей стали и герметизируется с обеих сторон полимерами (этилвинилацетат EVA, фторполимер Tefzel® ETFE). Полимерное покрытие Tefzel®, находящееся на лицевой стороне элемента PVL 68, придает ему стойкость к ультрафиолету и атмосферным воздействиям.

TegoSolar TegoSolar

Преимущества фотогальванической черепицы TegoSolar:

  • легко интегрируется в кровлю ТЕГОЛА, быстро монтируется;
  • не требует дополнительных несущих элементов конструкций;
  • гибкая, легкая, прочная, не боится повреждений (не содержит стекла!), по ней можно ходить;
  • атмосферостойкая, надежна с точки зрения защиты от воды;
  • не создает «блики» (не отражающая поверхность);
  • не требует особого ухода, т.к. верхнее полимерное покрытие (Tefzel®) самоочищается посредством обычного дождя;
  • благодаря тройному соединению аморфного кремния, вырабатывает большее количество энергии по сравнению с традиционными солнечными панелями из моно- и поликристаллического кремния;
  • производит энергию и при рассеянном свете (при облачности производительность 60-65%);
  • имеет высокую «рабочую» температуру (до 85О С);
  • в случае затемнения части ТЕГОСОЛАР (например, тень от дымохода), общее производство энергии уменьшается не значительно, поскольку черепица состоит из отдельных ячеек, соединенных между собой диодами.

Расчет Тегосолар

Для того, чтобы правильно расположить фотогальваническую черепицу TegoSolar на кровле и получить необходимую мощность, нужно знать:

  1. Количество необходимой потребляемой энергии;
  2. Размеры скатов, не прерывающихся вентиляционными шахтами, дымовыми трубами, окнами и пр.;
  3. Направление скатов по отношению к ЮГУ (максимальная эффективность достигается при ориентации на ЮГ);
  4. Уклон скатов.

Пример расчета:
Количество черепицы необходимое для получения 1 кВт* = 1 кВт / 68 Вт = 14,7 шт. ~ 15 шт.;
Полезная площадь, необходимая для получения 1 кВт* = 2,88 х 0,385 х 15 шт. = 17 кв.м.
* расчет выполнен при идеальных условиях расположения объекта (с точки зрения солнечной инсоляции)

Технические характеристики Тегосолар:

  • Размеры – 2878 х 445 х 7,5 мм
  • Масса – 11,4 кг/м2
  • Пиковая мощность – 68 Вт
  • Номинальное напряжение – 12 В
  • Напряжение в точке максимальной мощности – 16,5 В
  • Напряжение холостого хода – 23,1 В
  • Ток в точке максимальной мощности – 4,13 А
  • Ток короткого замыкания – 5,1 А

Монтаж

Листы черепицы монтируется на поверхность крыши, и соединяются между собой специальным соединительным кабелем, закрепленным на поверхности черепицы. Стыки черепицы и соединительный кабель закрываются специальными накладками.

Тегосолар Тегосолар

Инструкция по укладке фотогальванической черепицы ТЕГОСОЛАР

Для монтажа фотогальванической черепицы ТЕГОСОЛАР (рис. 1) необходимо ровное, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Стыки элементов основания следует располагать вразбежку с зазором 3-4мм, при этом перепады по высоте не должны превышать 2мм. Для дополнительной гидроизоляции кровли используют рулонные подкладочные материалы.

Рис. 1

Разметка крыши (рис. 2)

  • Используя «отбивку» (мелованную шнурку), проведите линию ХY, проходящую параллельно линии конька на расстоянии 44,5см от линии карниза или от видимой части уже уложенной черепицы;
  • условную середину этой линии обозначьте точкой А;
  • по обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5м, отметьте точки В и С;
  • используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС(приблизительно 2м), сделайте засечку над точкой А. повторите то же действие из точки С. Полученные таким образом дуги пересекаются в точке D;
  • отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
  • параллельно AD на расстоянии 288см в обе стороны отбейте вертикальные линии E и Z;
  • начиная от линии XY, отбейте параллельные горизонтальные линии с шагом 38,5см до верха ската;
Рис. 2

Внимание:

  • Разметку крыши необходимо выполнить таким образом, чтобы уложенные панели ТЕГОСОЛАР были расположены на растоянии не менее 50см от оси ендовы и не менее 30см от края ската крыши;
  • На частях ската крыши, где установка черепицы ТЕГОСОЛАР не предусмотрена, разметка крыши выполняется согласно инструкции по монтажу применяемой модели черепицы ТЕГОЛА.

Укладка ТЕГОСОЛАР (рис. 3)

  • Вдоль линии карниза установите кляммеры-стопоры с шагом 96см согласно разметке (рис. 3а);
  • далее в кляммеры-стопоры аккуратно вставьте панели ТЕГОСОЛАР и зафиксируйте их по нижнему краю битумной мастикой, по верхнему - 12 гвоздями с шагом 25см через специально отведенные отверстия (рис. 3б);
Рис. 3а
Рис. 3б

Внимание: перед укладкой не забудьте удалить прозрачную пленку с обратной стороны панели.

  • В таком же порядке уложите до конца первый ряд черепицы ТЕГОСОЛАР;
  • далее для обеспечения герметичности соединения панелей установите L-профиль, имеющий самоклеящуюся бутилкаучуковую основу (рис. 3в); L-профиль закрепите гвоздями через предусмотренные в нем отверстия;
Рис. 3в

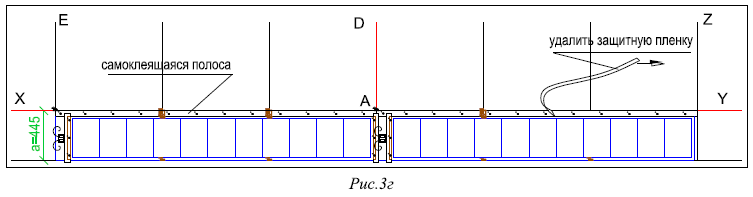

  • перед укладкой второго ряда черепицы ТЕГОСОЛАР снимите защитную пленку с верхней части уложенной черепицы первого ряда (рис. 3г);
  • по верхнему краю уже уложенного первого ряда панелей ТЕГОСОЛАР установите кляммеры-стопоры с шагом 96см согласно разметке (рис. 3г) и закрепите гвоздями через специально предусмотренные в них отверстия;
Рис. 3г
  • следующую панель ТЕГОСОЛАР аккуратно вставьте в кляммеры-стопоры таким образом, чтобы нахлест на ранее установленные панели первого ряда составлял 6см и она частично перекрывала уже установленные L-профили (рис. 3д);
Рис. 3д
  • зафиксируйте ТЕГОСОЛАР при помощи гвоздей (12 шт.) с шагом 25см (рис. 3б);
  • завершите таким же образом второй ряд панелей;
  • укладку следующих рядов панелей выполните в вышеперечисленной последовательности

Внимание: в случае, когда панели ТЕГОСОЛАР начинают монтировать не от карниза, особое внимание следует уделить местам нахлеста панелей на поверхность основной черепицы ТЕГОЛА. Гвозди, которыми была закреплена основная черепица, должны быть закрыты, поэтому укладка панелей ТЕГОСОЛАР в этом случае начинается ниже линии крепления черепицы. Уровень этой линии для некоторых моделей черепицы ТЕГОЛА приведен на рис. 3е. Далее разметку и укладку панелей ТЕГОСОЛАР следует выполнять согласно рис. 2 и рис. 3.

Рис. 3е

Оформление бокового стыка панелей ТЕГОСОЛАР с черепицей ТЕГОЛА (рис. 4)

  • Установите L-профиль, предварительно соединенный с бутилкаучуковой лентой (рис. 4б) так, чтобы лента полностью перекрывала стык панелей ТЕГОСОЛАР и черепицы ТЕГОЛА;
  • L-профиль закрепите гвоздями улучшенного прилегания в соответствии с предусмотренными в нем отверстиями;
  • установите R-профиль поверх L-профиля (рис. 4в).
Рис. 4 а,б,в

Установка крышки-клип (рис. 5)

  • После полной укладки всех панелей ТЕГОСОЛАР обеспечьте соединение проводов;
  • для защиты проводов установите специальные металлические крышки-клипы внахлест до совпадения крепежных отверстий;
  • далее зафиксируйте крышки с помощью крепежных винтов (рис.5).
Рис. 5

Укладка ТЕГОСОЛАР методом «наплавления» (рис. 6)

  • Для крепежа L-профиля в панели сделайте 3 дополнительных отверстия (согласно рис. 6);
  • С обратной стороны панели в сделанные дополнительные отверстия вставте нержавеющие гвозди шляпками вниз;
  • После установки L-профиля на гвозди наденьте кольцевые стопоры.
Рис. 6

Внимание:

  1. С фотогальванической черепицей ТЕГОСОЛАР необходимо обращаться осторожно во избежание перегибов и переломов;
  2. Минимальная рекомендуемая температура укладки черепицы ТЕГОСОЛАР – плюс 5 градусов С;
  3. При температуре окружающего воздуха менее плюс 10°C нижнюю сторону панелей ТЕГОСОЛАР рекомендуется подогревать при помощи теплового строительного фена для лучшей фиксации.
